Entegre Çalışma Örneği

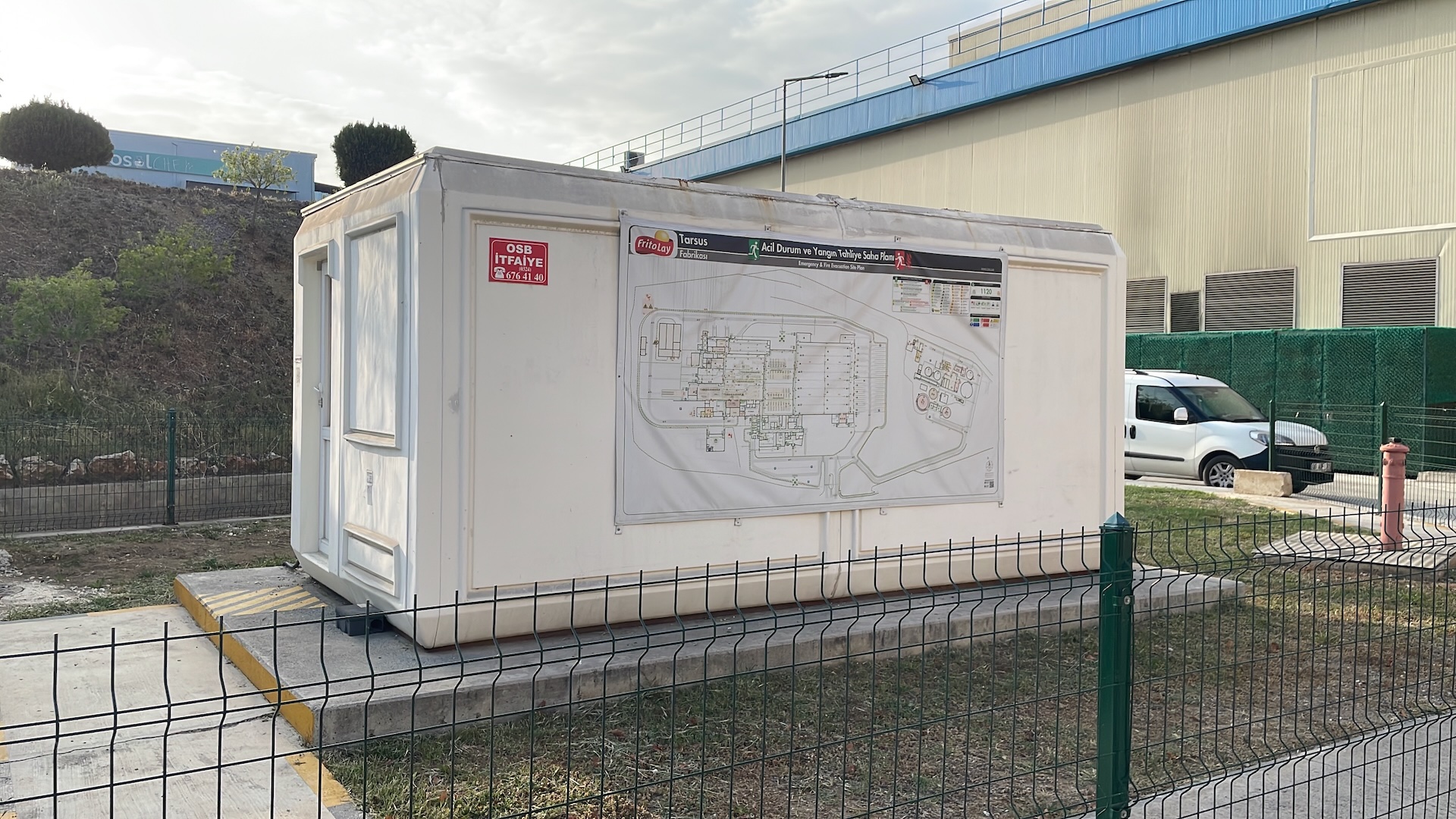

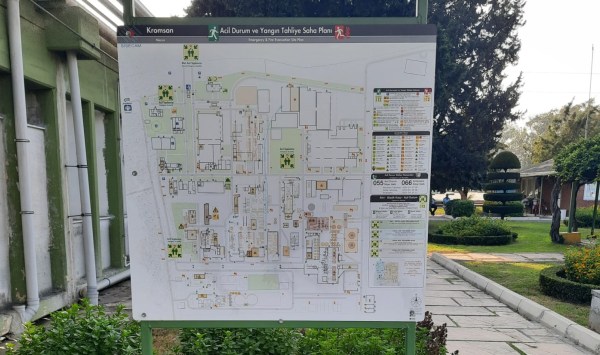

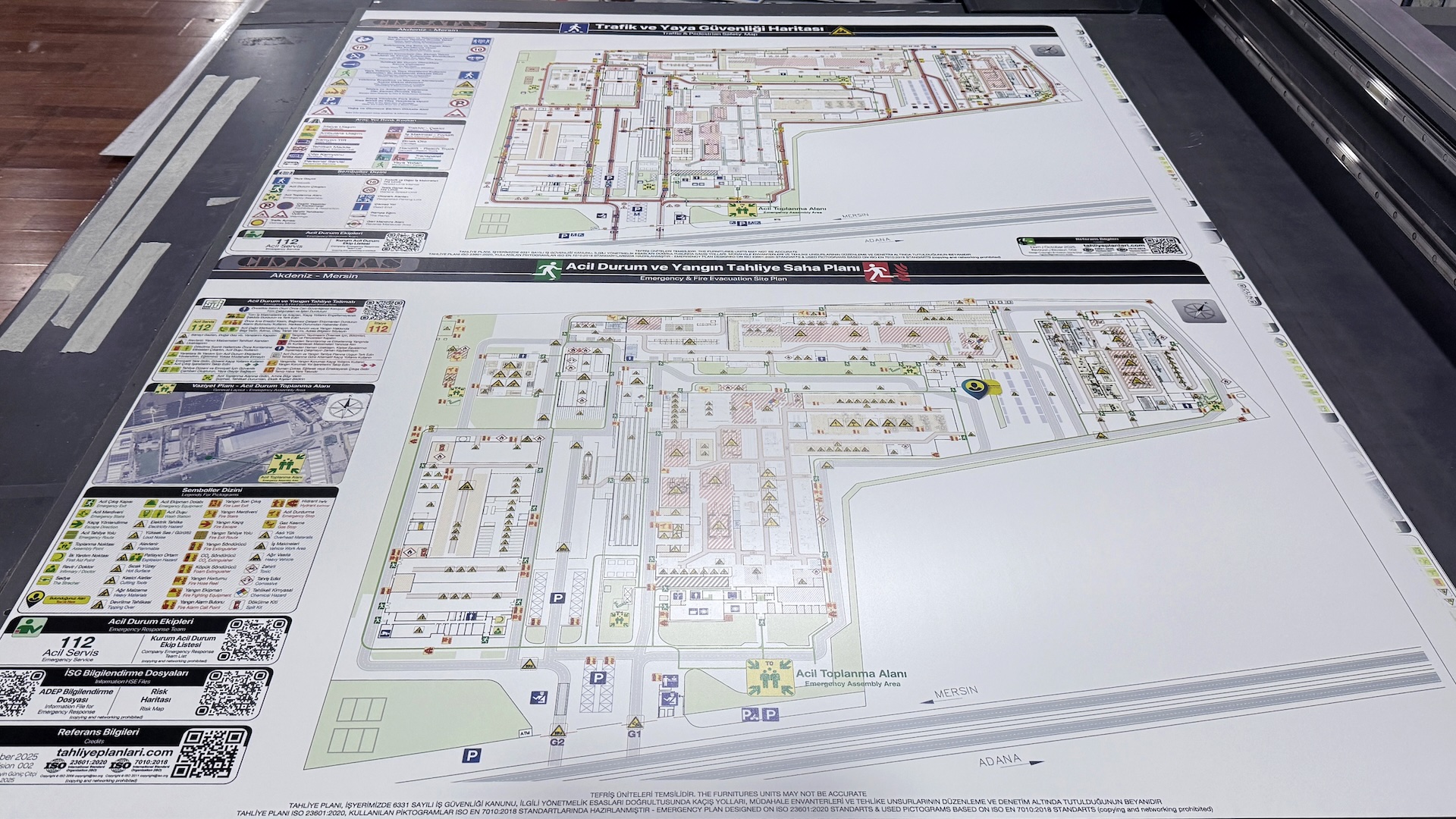

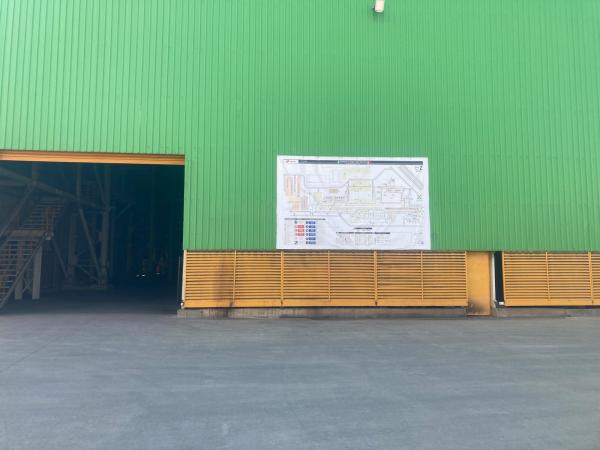

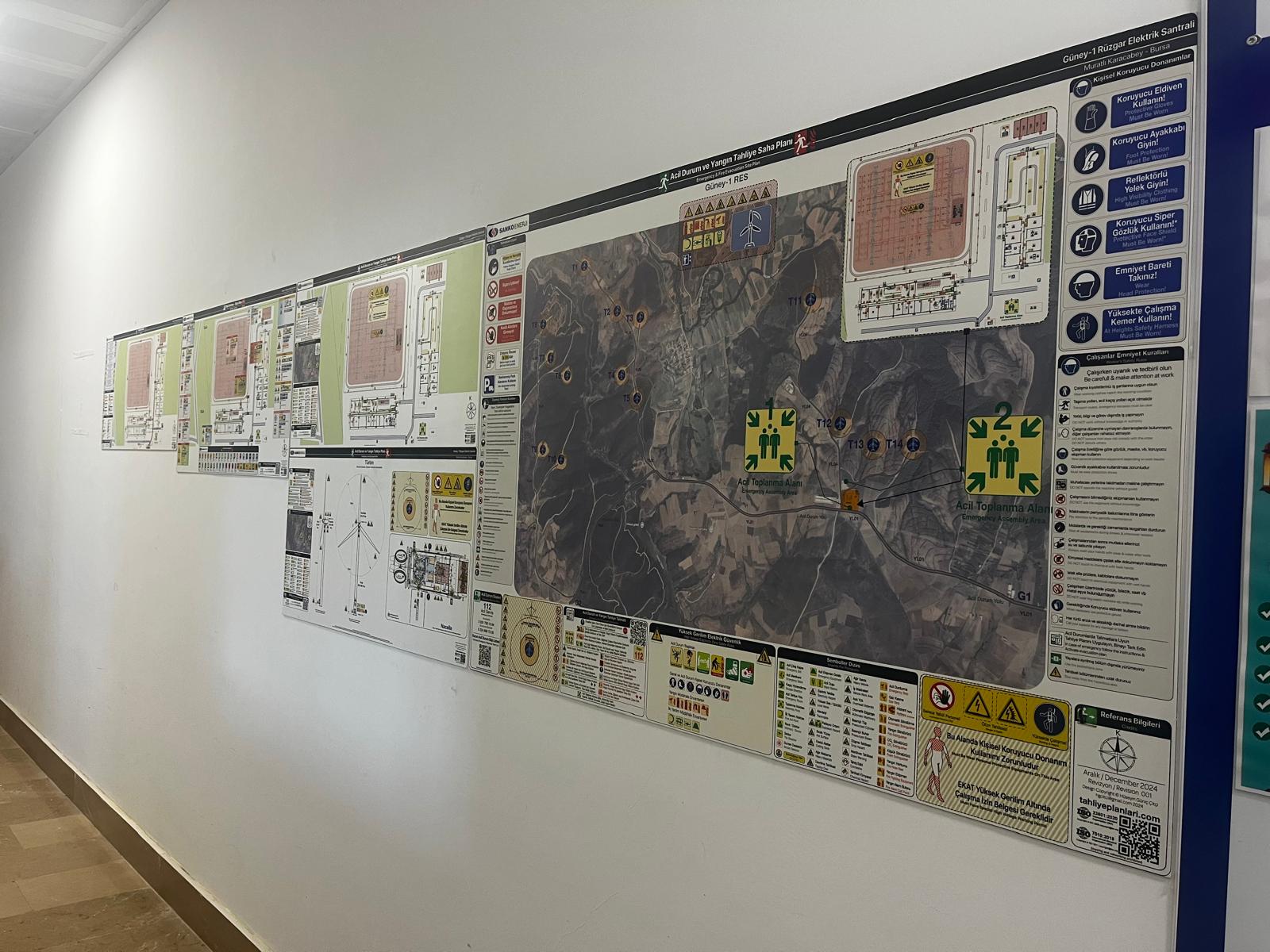

Acil Durum ve Yangın Saha Planı

• Tahliye Planı “Basit Çıkışı Gösteren Kroki “Değildir
  • Hazırlanan çalışmalar “Üst Nitelikli ve Entegredir”  [Risk- ADEP- Tedbirler- Tahliye- Ekipler- Tatbikatlar]Sadece yangın/deprem durumları için tahliye modellemesi hazırlamak yetersizliktirSaha planı, Bina Planı, Bölüm Planı [Kısmi Plan], Oda Tipi planlar hazırlanırDekota, pleksi, kompozit ve video format malzeme seçenekleri kullanılırTahliye Planı; yerleşim Planı değildir. Yerleşim dışarıdan gelenlerin içerideki bölümleri bulması için hazırlanır. Tahliye Planı içeridekileri dışarı çıkarmak içindir. Zıt fonksiyonlar aynı planda gösterilmez
  • Tahliye Planının, Risk Analizi, ADEP dosyası vb. gereklerine cevap verebilecek niteliklere sahip olması gerekir
  • Hazırlanan tahliye planı bireysel, kısmi ve tam tahliye senaryolarına cevap verebilecek nitelikte olmalıdır
  • Tahliye Planı üzerindeki işaretlemeler, fiili olarak uygulanması gereken uyarı levhası ve talimatların neler olacağını gösterir

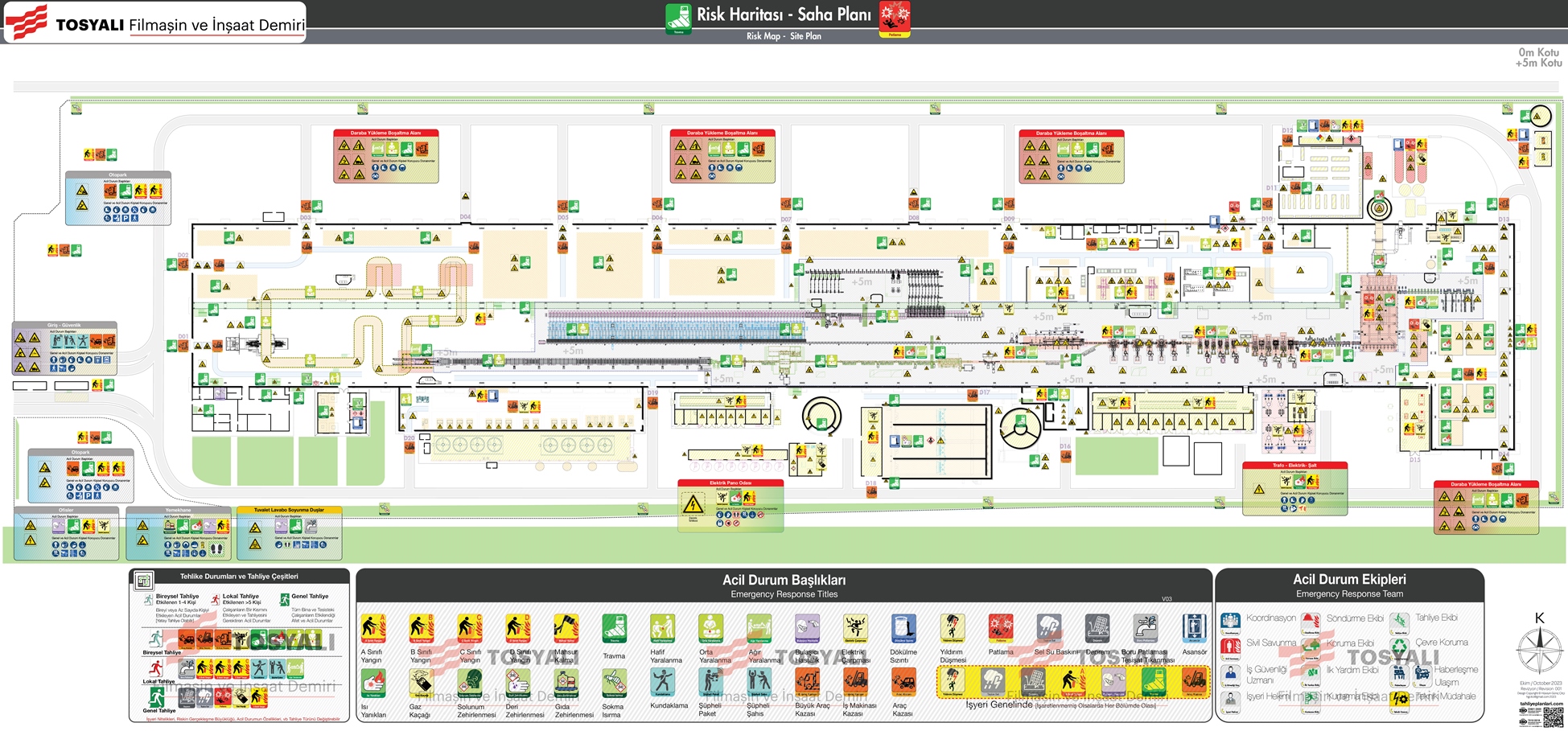

Risk Haritası

• Risk Haritası
  • Risklerin tesiste dağılımını, birbirleriyle etkileşimlerini, aynı alanda birden fazla riskin varlığını, risklere karşı doğru envanterlerin konuşlandırılmasında homojenliği, risklerin karşılığı ADP başlıklarını gösterir
  • Trafik ve Yaya Yoğunlukları Planlarıyla beraber çalıştırıldığında hem Tahliye Planları senaryoları hemde Toplanma Alanları tespitini nitelikli hale gelecektir

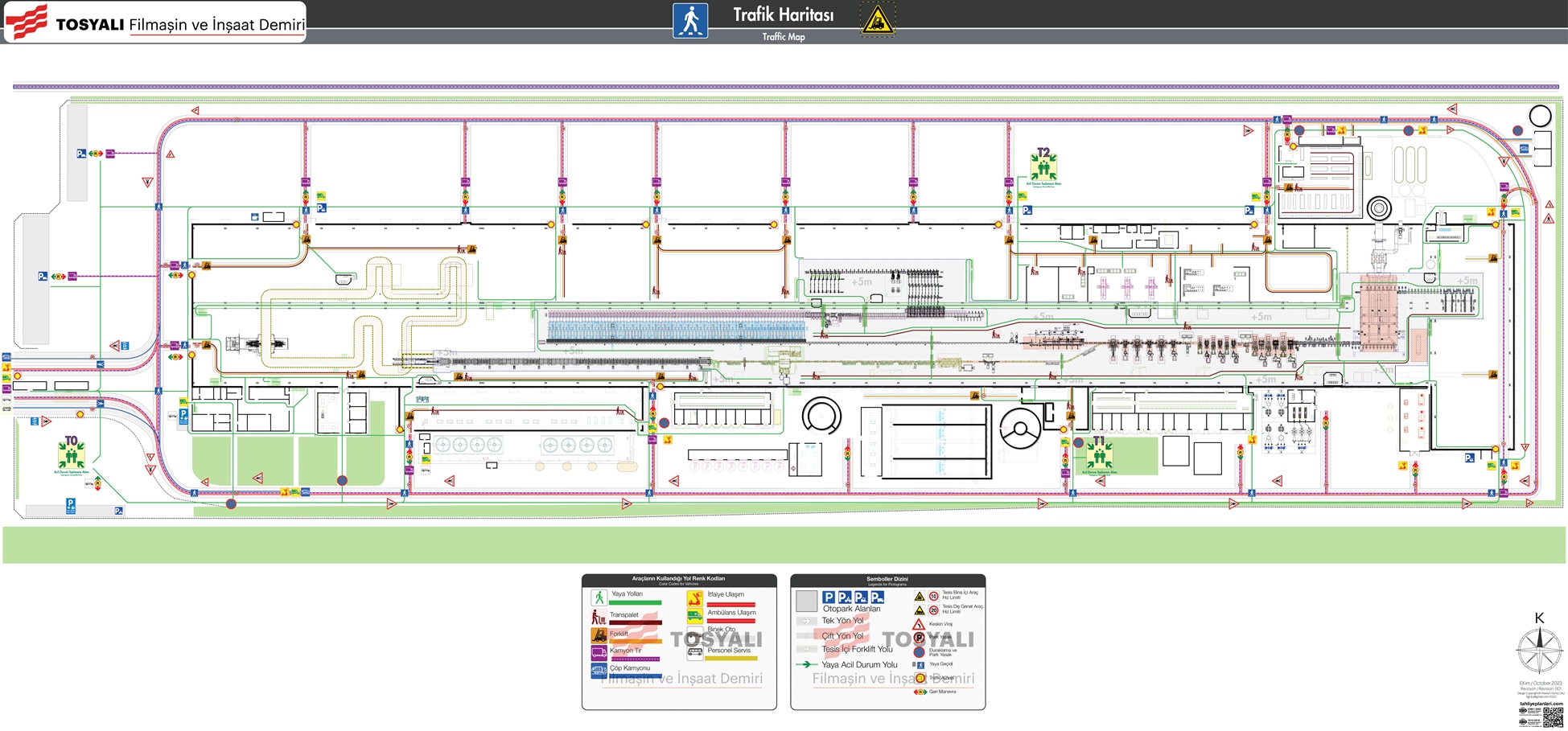

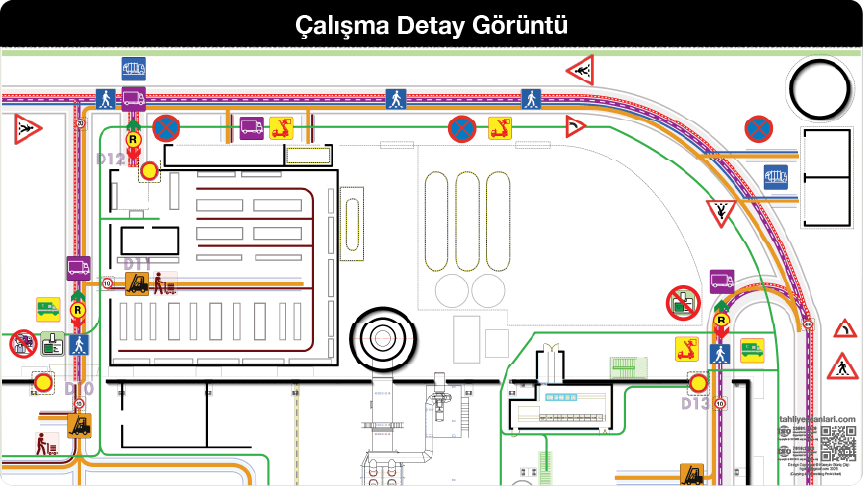

Trafik ve Yaya Güvenliği Haritası

• Trafik Haritası
  • Yaya yolları ile acil kaçış yolları farklı anlamlar taşır, yasal zorunlulukları farklıdır.
  • Her yaya yolu “acil kaçış” yolu değildir.
  • El transpaleti, elektrikli transpalet, handlift, forklift, ağır vasıta vb karşılaşma/kesişme durumlarının düzenleme karşılıkları ortaya konur ve gerekleri yerine getirilir
  • İtfaiye ve ambulans yanaşma noktaları tespit edilir
  • Tesis dahilinde her araç güzergahı boyunca “risk faktörüdür”
  • Yükleme boşaltma rampaları vb yoğun kesişme alanlarının düzenlemeleri farklıdır

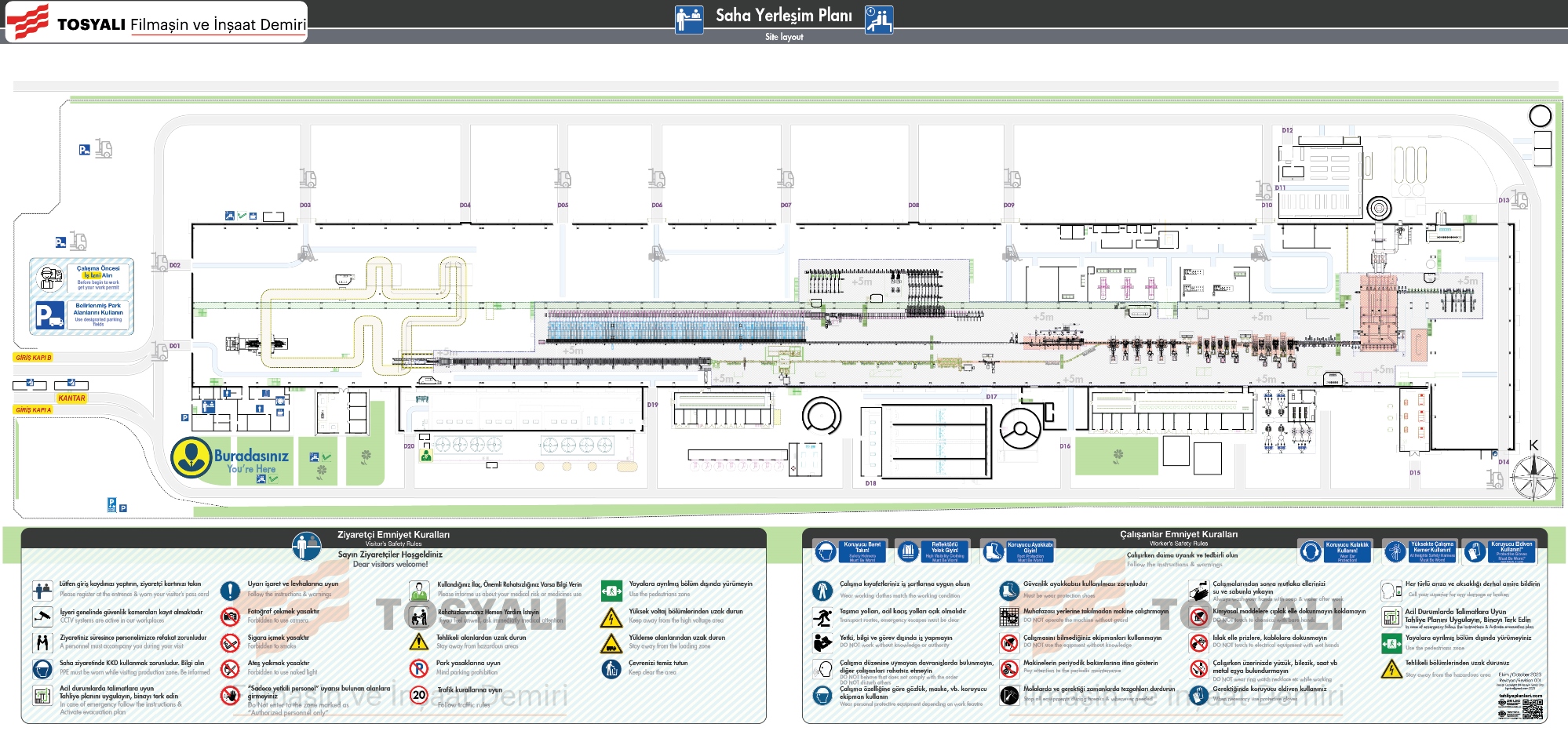

Saha Yerleşim Planı

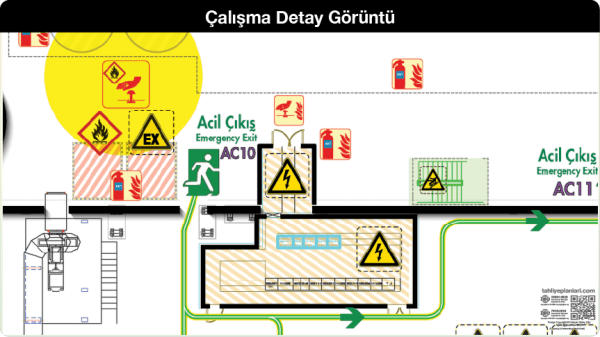

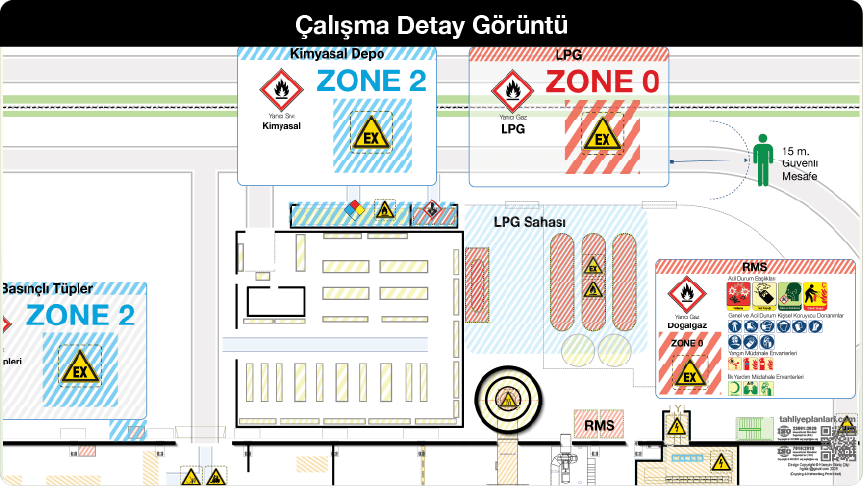

Patlayıcı Ortam EX Saha Planı

ExPatlama Haritası

• Zone işaretlemeleri beraberinde ADP başlıkları, KKD konuşlandırmaları vb düzenlemeler gerektirir
• Güvenli Mesafe önlemleri tespiti sağlayacaktır
• Kaçış yollarına olan etkisi ve Tahliye Planları senaryolarını düzenlemeyi sağlar
• Tahliyelerin önemli kısmi bireyseldir. EX durumları tam tahliye gerektirdiği gibi konumu bazı kaçış yollarının kullanılmasını engelleyebilir

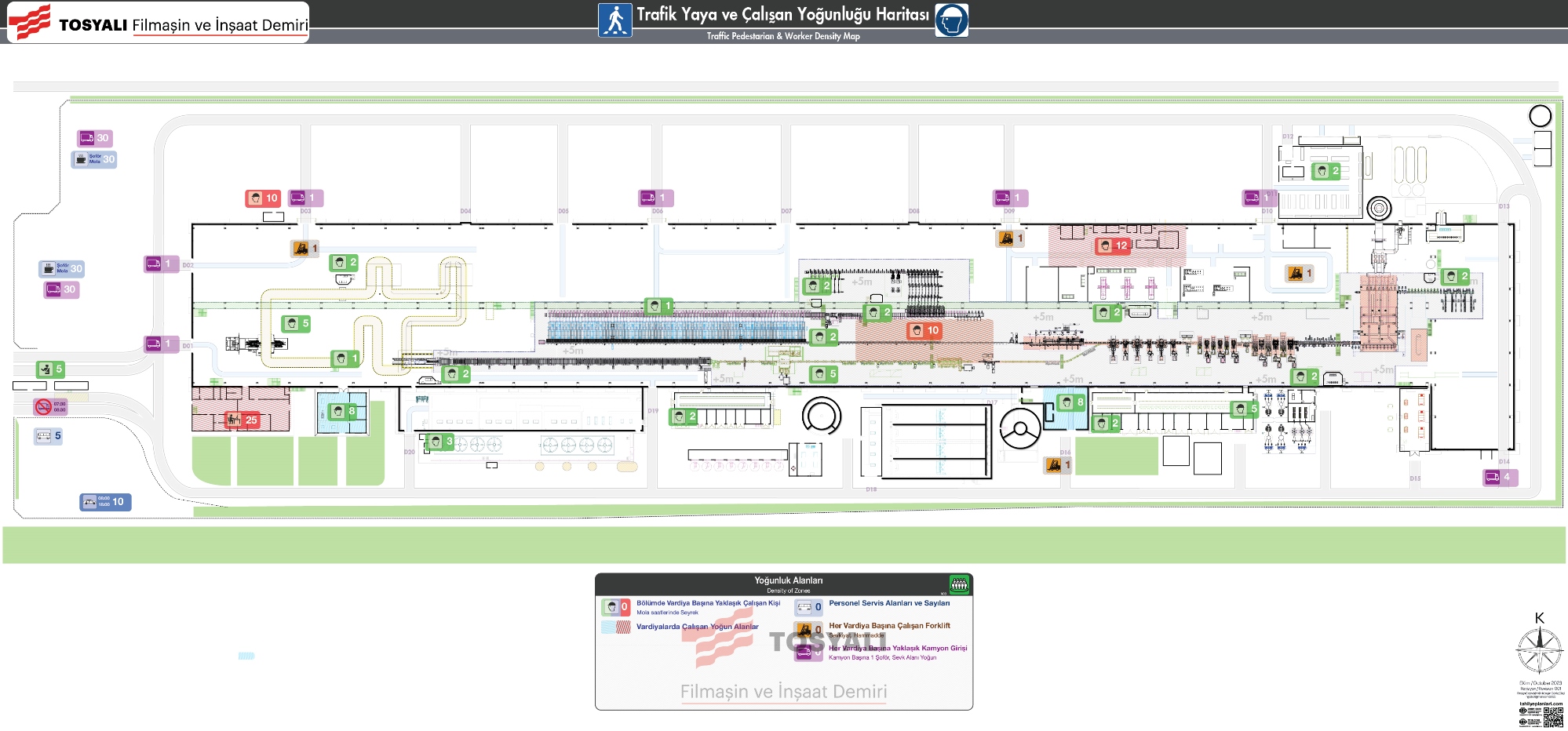

Çalışan Yoğunluk Saha Planı

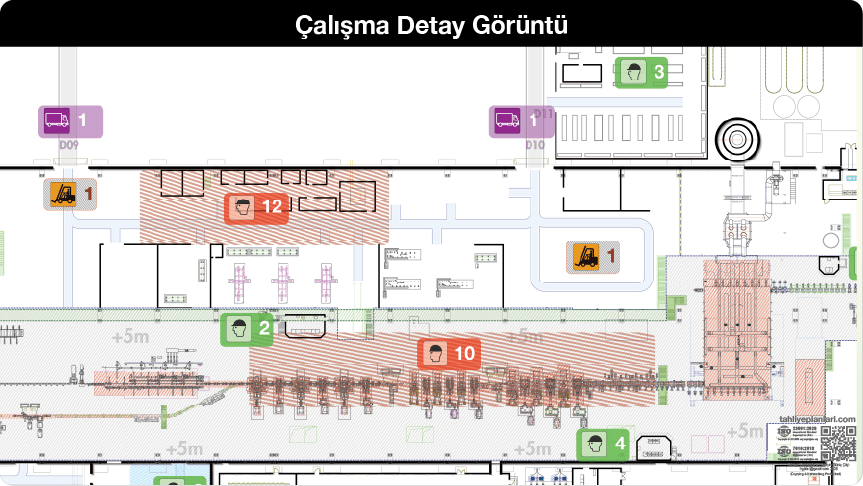

• Yaya/Çalışan Yoğunluk Haritası
  • Yaya yoğunluğu dikkate alınmadan hazırlanan çalışmalar eksiktir
  • Yemekhane, soyunma odaları gibi belirli saatlerde çalışan yoğunluğu yaşanan yerlerin tedbirleri farklıdır
  • Yaya girişi yasak ambar ve depolar için düzenlemeler farklıdır
  • Yaya yoğunluğu Bireysel Tahliye, Kismi Tahliye ve Tam Tahliye durumları dikkate alınarak doğru “Toplanma Alanları” tespiti sağlayacaktır
